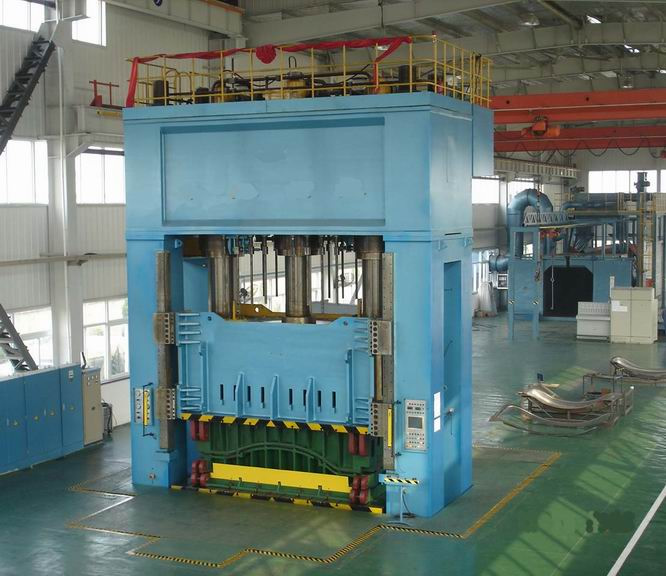

薄板拉伸液壓機 Hydraulic Stamping Press
● 適用于所有拉伸、彎曲、成形、沖裁落料、翻邊等各種工藝。
● 計算機優化結構設計，四柱式結構簡單、經濟、實用；框架式結構剛性好、精度高、抗偏載能力強。
● 液壓控制采用插裝式集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。
● 采用PLC控制的電氣系統，結構緊湊、工作靈敏、可靠、柔性好。
● 通過操作面板選擇，不僅可實現定程，定壓兩種成形工藝，而且可實現有墊、無墊、頂出三種工藝工作循環。
YJH27系列單動薄板拉伸液壓機技術參數
|
項目Item
|
單位Unit
|
YJH27
-63 |
YJH27
-100 |
YJH27
-200 |
YJH27
-315 |
YJH27
-500 |
YJH27
-630 |
YJH27
-1000 |
|
|
公稱力Nominal Force
|
KN
|
630
|
1000
|
2000
|
3150
|
5000
|
6300
|
10000
|
|
|
回程力Return Force
|
KN
|
180
|
260
|
480
|
630
|
1000
|
1250
|
1250
|
|
|
液壓墊力Cushion Force
|
KN
|
200
|
500
|
800
|
1250
|
1000
|
2500
|
3000
|
|
|
液體最大工作壓力 Max pressure of liquid
|
KN
|
Mpa
|
25
|
25
|
25
|
25
|
25
|
25
|
|
|
行程Stroke
|
滑塊Slide
|
mm
|
450
|
700
|
710
|
800
|
900
|
1000
|
1400
|
|
液壓墊Cushion
|
mm
|
180
|
300
|
250
|
300
|
350
|
400
|
350
|
|
|
最大開口高度 Max Daylight
|
mm
|
900
|
1000
|
1120
|
1250
|
1500
|
1600
|
2300
|
|
|
滑塊速度
Slide speed |
空程下行Descent
|
mm/s
|
120
|
150
|
100
|
100
|
140
|
100
|
100
|
|
工作Pressing
|
mm/s
|
11-15
|
20
|
6-15
|
6-12
|
5-15
|
6-14
|
13
|
|
|
回程Return
|
mm/s
|
130
|
80
|
80
|
60
|
70
|
65
|
60
|
|
|
工作臺面有效尺寸
Table Dimensions |
左右L-R
|
mm
|
560
|
720
|
1000
|
1250
|
1400
|
2600
|
2500
|
|
前后F-B
|
mm
|
500
|
580
|
900
|
1120
|
1400
|
1750
|
2000
|
|
|
液壓墊有效尺寸
Cushion Dimensions |
左右L-R
|
mm
|
310
|
470
|
800
|
900
|
1100
|
1950
|
2000
|
|
前后F-B
|
mm
|
300
|
430
|
630
|
800
|
1100
|
1200
|
1500
|
|
|
工作臺上平面距地面高
Height of table above Floor |
mm
|
750
|
750
|
500
|
600
|
500
|
500
|
0
|
|
|
電機總功率 Total Power
|
KW
|
11
|
11
|
22
|
22
|
45
|
45
|
90
|
|
|
全機重量Total Weight
|
Kg
|
4200
|
6500
|
14200
|
18000
|
29500
|
77000
|
102000
|
|
|
外形尺寸
Overall Dimensions |
左右L-R
|
mm
|
1420
|
1960
|
2698
|
3018
|
4120
|
5222
|
5800
|
|
前后F-B
|
mm
|
1265
|
1620
|
2530
|
2530
|
3600
|
3785
|
6050
|
|
|
地上高
Height above Floor |
mm
|
2698
|
3250
|
4110
|
4560
|
5545
|
5970
|
8098
|
|
|
底下深
Depth below Floor |
mm
|
|
300
|
800
|
1000
|
1200
|
1400
|
2400
|
|
|
機架形式Form of frame
|
|
四柱
|
四柱
|
四柱
|
四柱
|
四柱
|
四柱
|
四柱
|
|
